产品描述

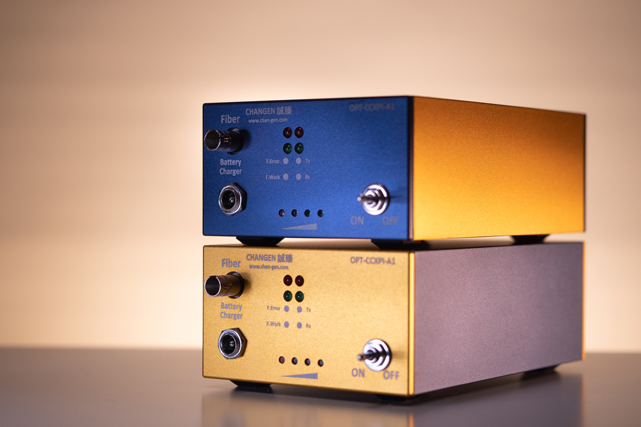

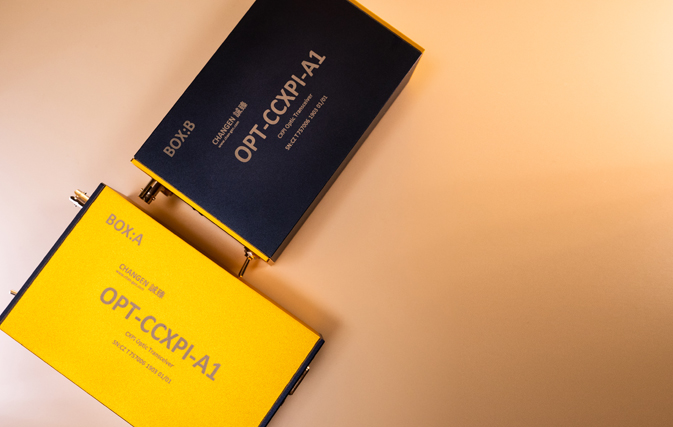

最新CXPI总线光电收发器(OPT-CCXPI-A1)

功能特性

最新CXPI总线光电收发器！
兼容JASO CXPI标准和 SAE CXPI标准！
传输速率2.4kbps 到 20kbps ！
内置可抵抗30kV且可开关的ESD保护器！
抵抗连续波辐射300V/m！
抵抗雷达波辐射600V/m！
产品⾃⾝⼲扰低于CISPR 25:2016 Class 5 限值6dB!

规格参数

传输速率	2.4kbps 到 20kbps
光纤类型	单纤，ST接口，多模62.5/125μm

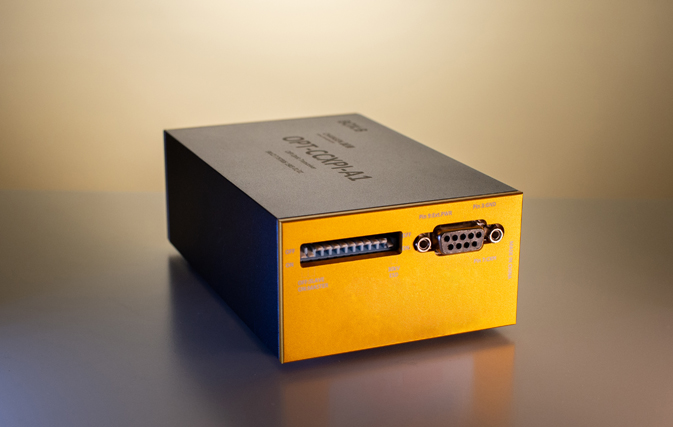

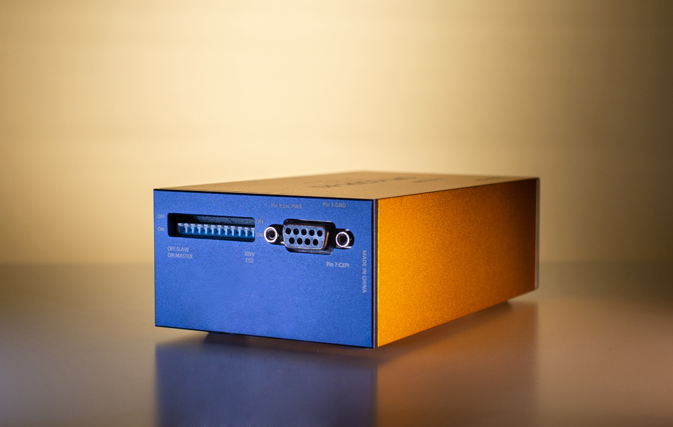

总线连接头	D-Sub 9 母座（Pin3接GND / Pin7接CXPI BUS）
静电防护	通过琴键开关选择，30kV/无防护
内置电池类型	锂电池
连续工作时间	大于24小时（充满电后）
内置电池电量检测	四级电量指示
工作温度	-40摄氏度至90摄氏度
保修期	主机：36个月 / 配件（光纤、转接头、充电器、仪器箱）：12个月
外形尺寸	128mm（长）x 80 mm（宽）x 44 mm（高）
产地	中华人民共和国

标配附件

选配附件

快捷链接

//常见问答//
Q1:
什么是CXPI总线？
A1:CXPI是Clock Extension Peripheral Interface的缩写,是日本Denso开发的新款总线，目前日本TOYOTA已经采用。该总线与LIN非常接近，与LIN相比，CXPI采用的通信方式是非入侵型CSMA/CD(载波监听多路访问/冲突检测)方式。需要发送数据时，使用设备监控通信频带，只要频带空闲，随时都可以发送信号。因此,容易提高响应性。另外，数据传输速度跟LIN一样,最高为20kbit/秒。

Q2:
OPT-CCXPI-A1的接⼝电路是怎样的？

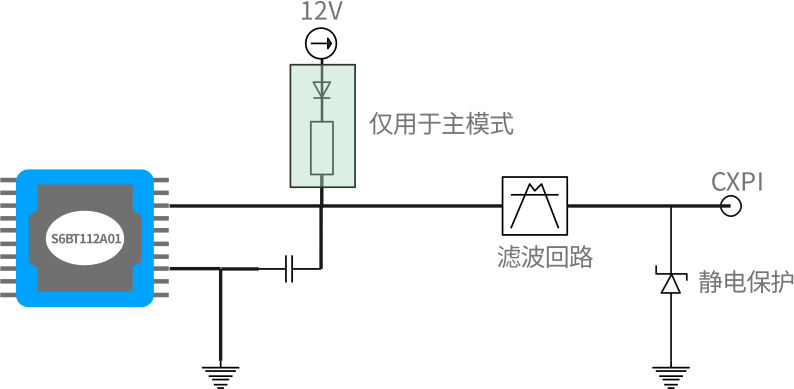

A2:OPT-CCXPI-A1的接⼝芯⽚使⽤了Cypress出品的S6BT112A01，并且接⼝电路的设计严格遵守了CXPI的相关要求，在进⾏主从转换时，对上拉电阻等进⾏了切换。具体⽰意图⻅如下图⽚。




Q3:
OPT-CCXPI-A1是如何验证其EMC性能的？
A3:
诚臻电科在进⾏光电收发器产品验证时，使⽤的是“四光电收 发器法”。其配置⽅式如下图所⽰：






Q4:可以⽤OPT-LIN22-A1替代OPT-CCXPI-A1吗？
A4:
不可以，CXPI虽然与LIN类似，但是它们是完全不同的两种总线，不存 在替代性，也⽆法实现通讯。

Q5:OPT-CCXPI-A1的信号是在0到12V之间变化的，是否可以⽤OPT-AN50K-A1或者 OPT-AN01M-A1类似的光电收发器进⾏传输？
A5: 不可以，CXPI虽然与LIN类似，但是它们是完全 不同的两种总线，不存在替代性，也⽆法实现通讯。

Q6:感觉OPT-CCXPI-A1的EMC性能在变差？
A6: 这种情况是完全有可能的，OPT-CCXPI-A1也是⼀个电⼦设备，尽管诚臻电科为其设计了更加卓越的EMC回路，但是在⾼强度的电磁能量破坏下，OPT- CCXPI-A1的EMC性能也会慢慢变差。建议不要在电磁 骚扰测试和电磁抗扰测试中使⽤同⼀个光电收发器，⽽是做到分类管理，做⼲扰的不做抗扰，做抗扰的不做⼲扰，进⾏光电收发器的分级管理。

Q7:
OPT-CCXPI-A1⽆法与样品通讯，怎么办？
A7:
根据诚臻电科的经验，当OPT-CCXPI-A1⽆法正常⼯作时，通常是因为如下原因：

原因	解决方案
光纤受损	联系诚臻电科购买光纤
产品电量不⾜	尽快充电
光电收发器损坏	联系诚臻电科维修
接地回路不完整	OPT-CCXPI-A1的Pin 3与CXPI转换器的地线 或者被测样品的地线相连，使光电收发器可以 检测到CXPI信号电平。这个问题经常会被忽略，特别是被测样品端的地线经常会被漏接。
主从设置有误	被测样品设为从，则与其相接光电收发器应设 为主；CXPI转换器设为主，则与其相接光电收 发器应设为从。
